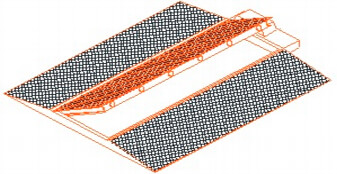

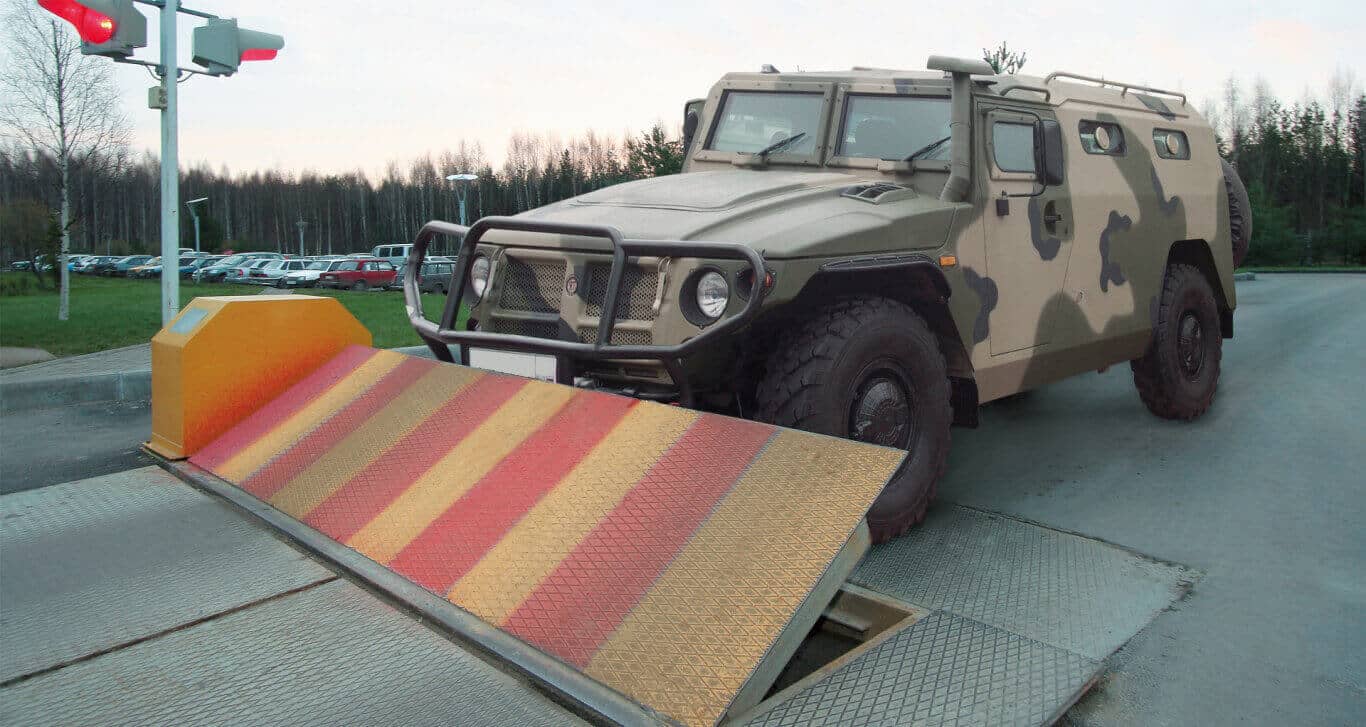

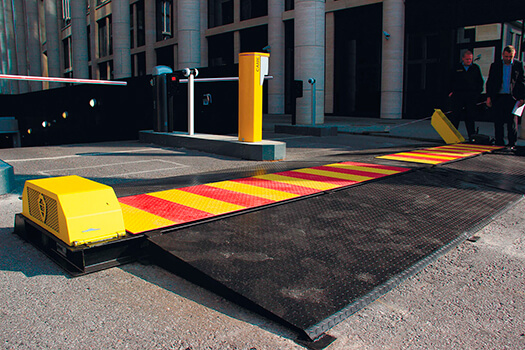

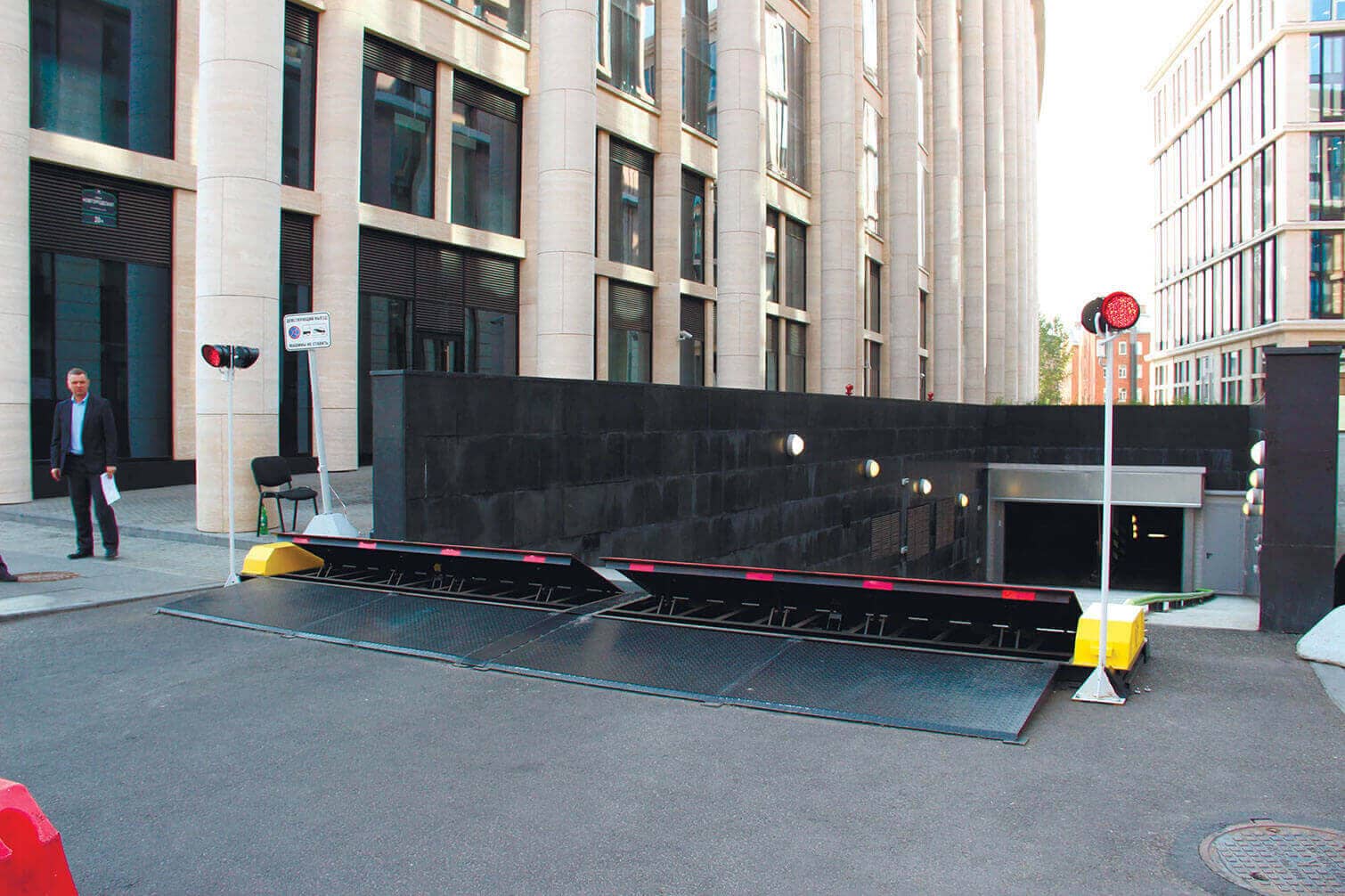

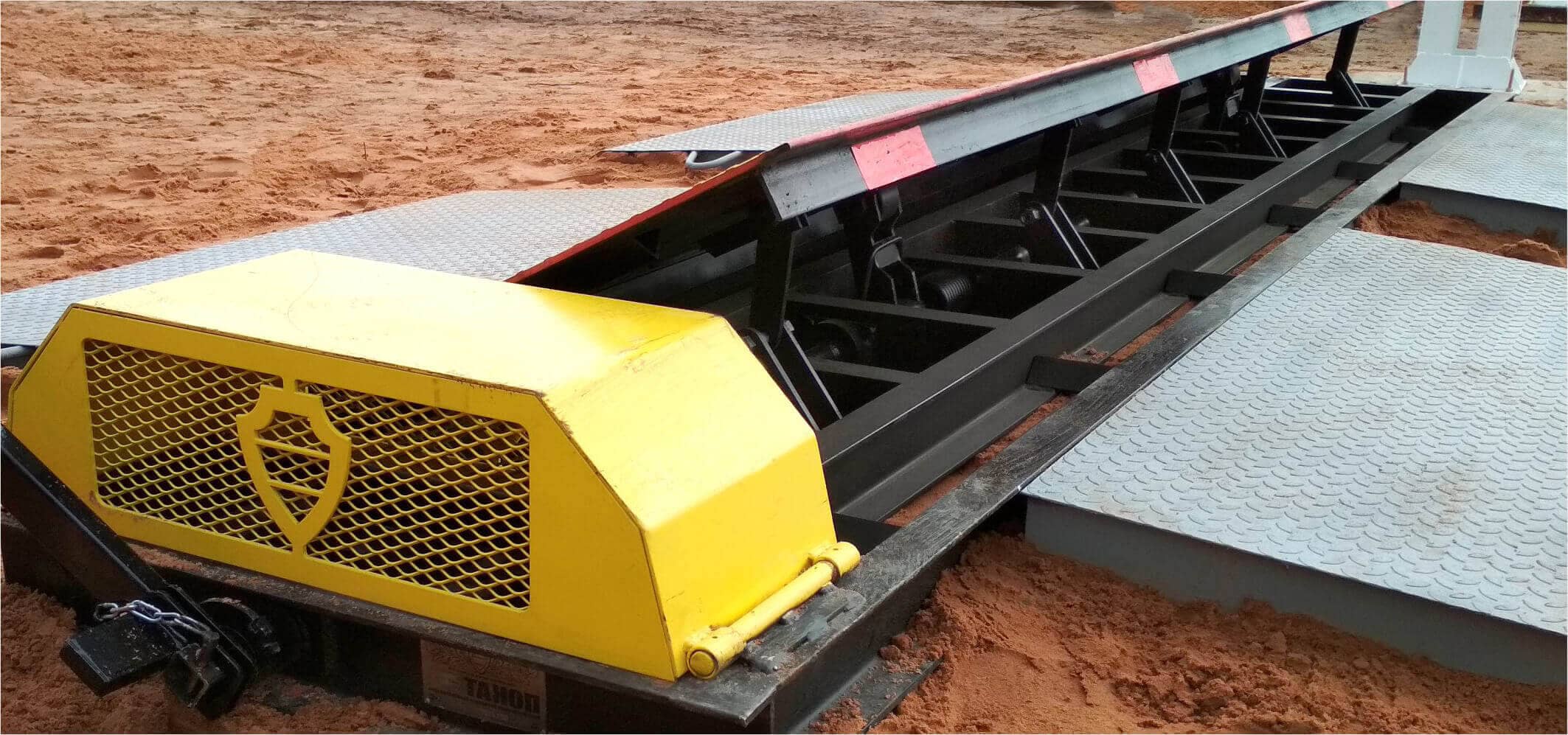

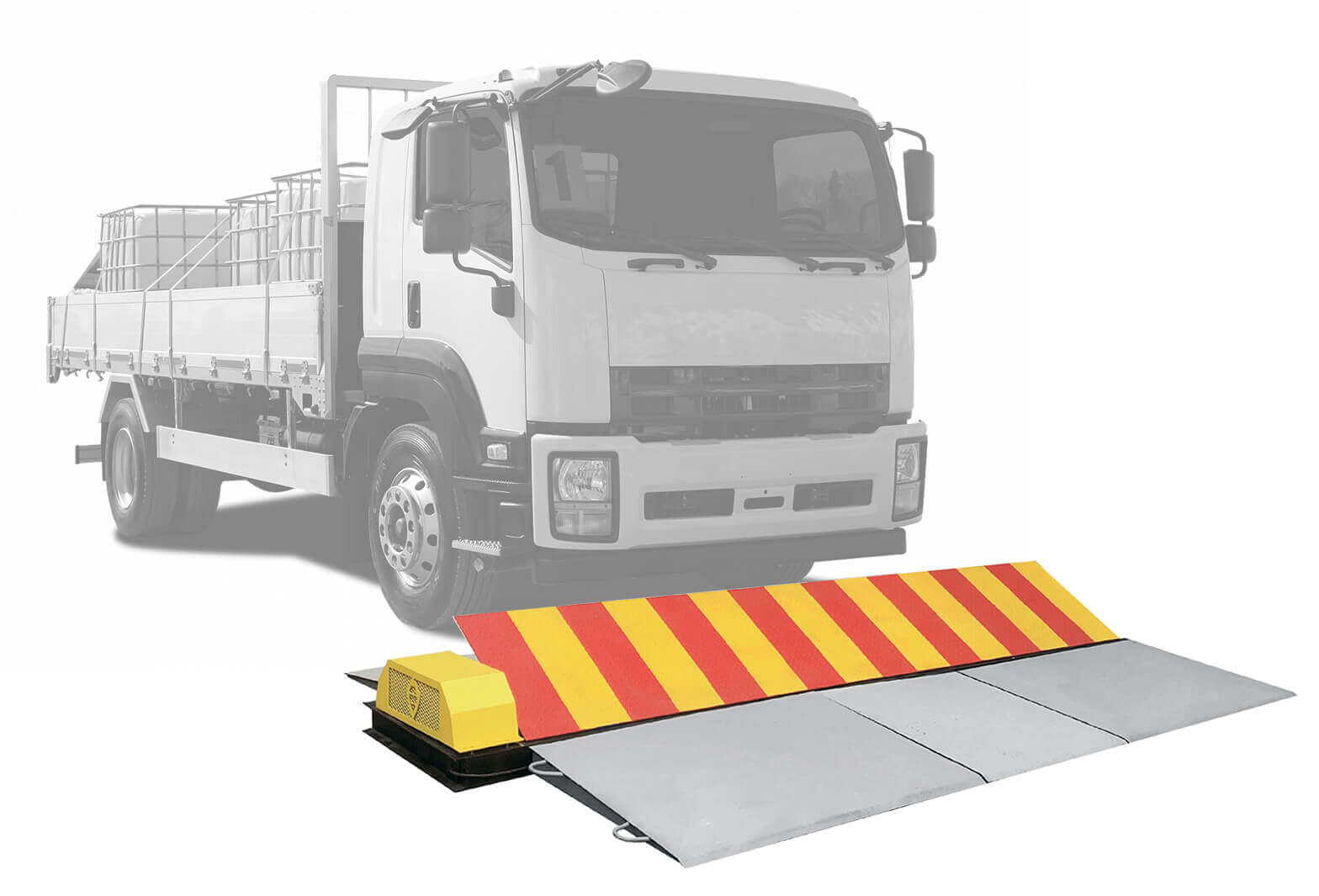

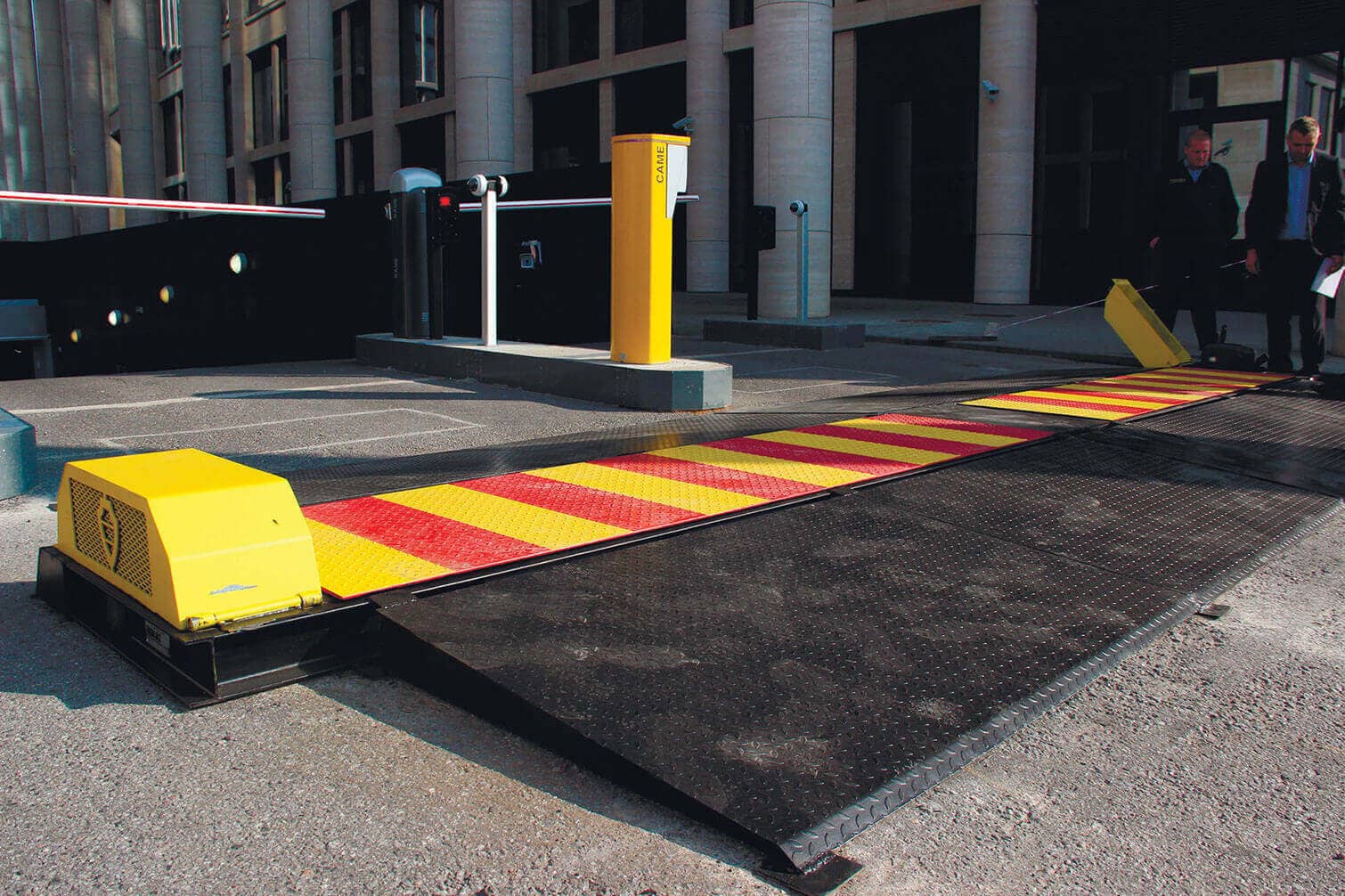

Рис. 1 -1 «ПОКАТ-5000У» исполнение 30П (40П) в боевом положении
Рис. 1 -1 «ПОКАТ-5000У» исполнение 30П (40П) в боевом положении

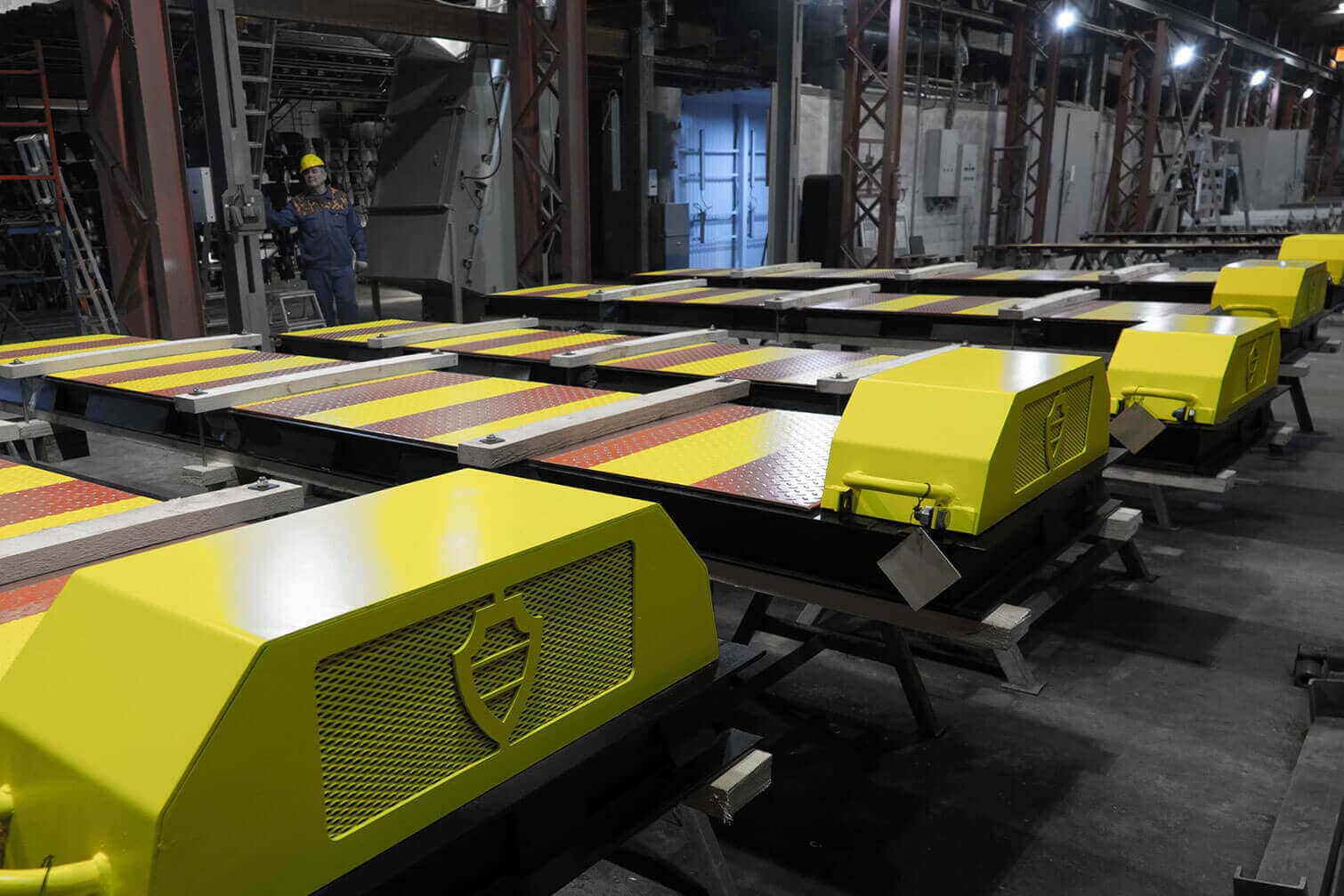

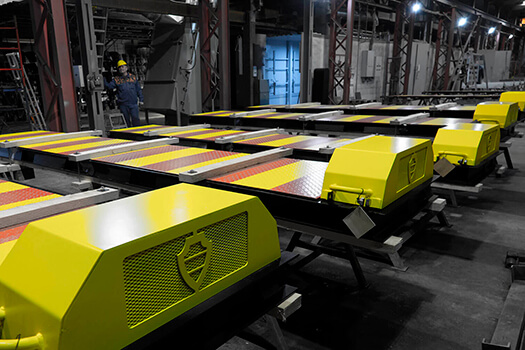

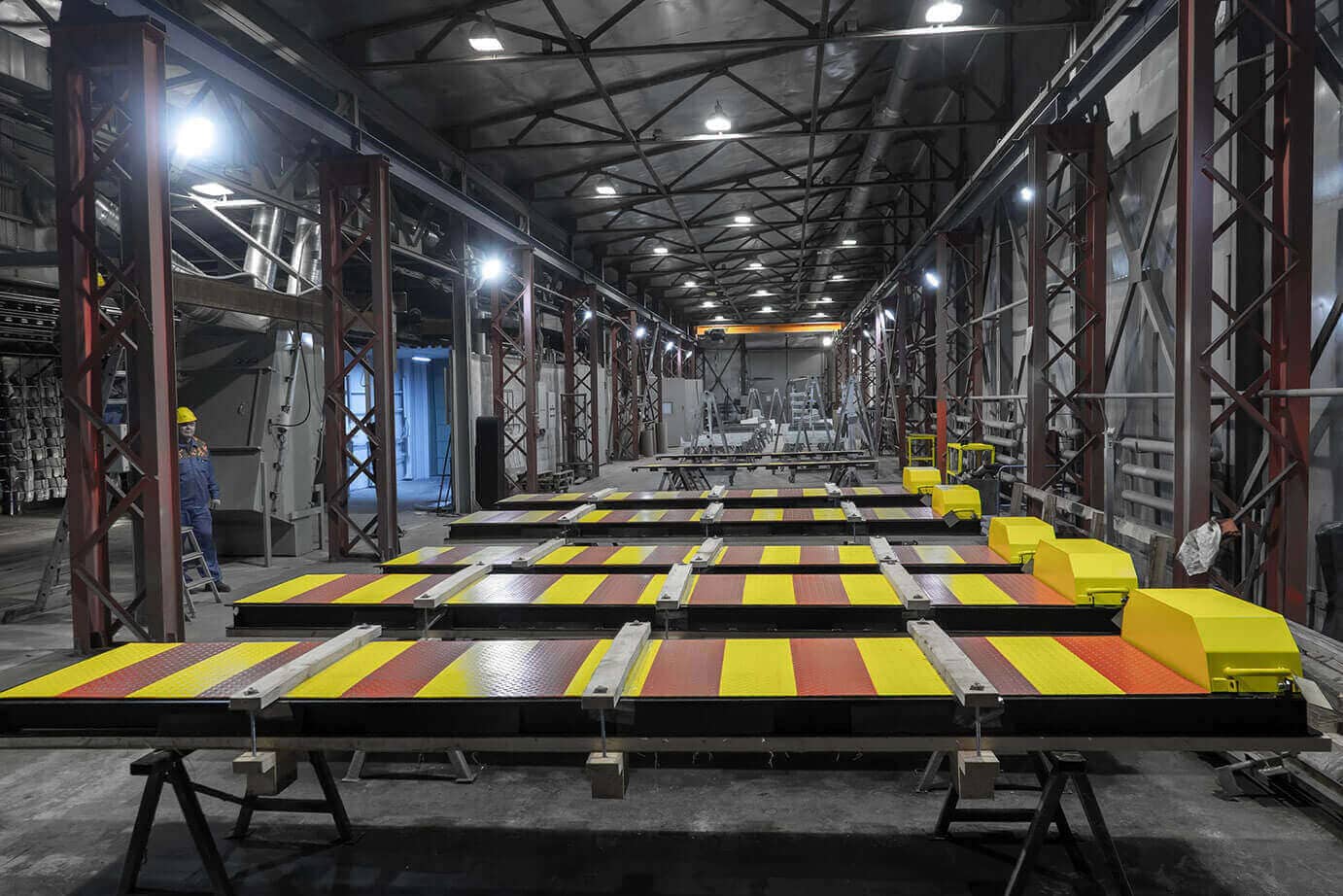

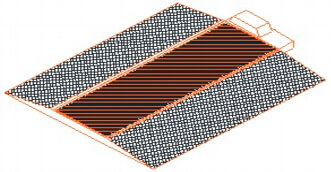

Изделие представляет собой стальной защитно-исполнительный механизм, состоящий из рабочей рамы и подъемной платформы с восьмью ребрами жесткости, изготовленной из стального рифленого листа и оснащенной светоотражающими элементами.

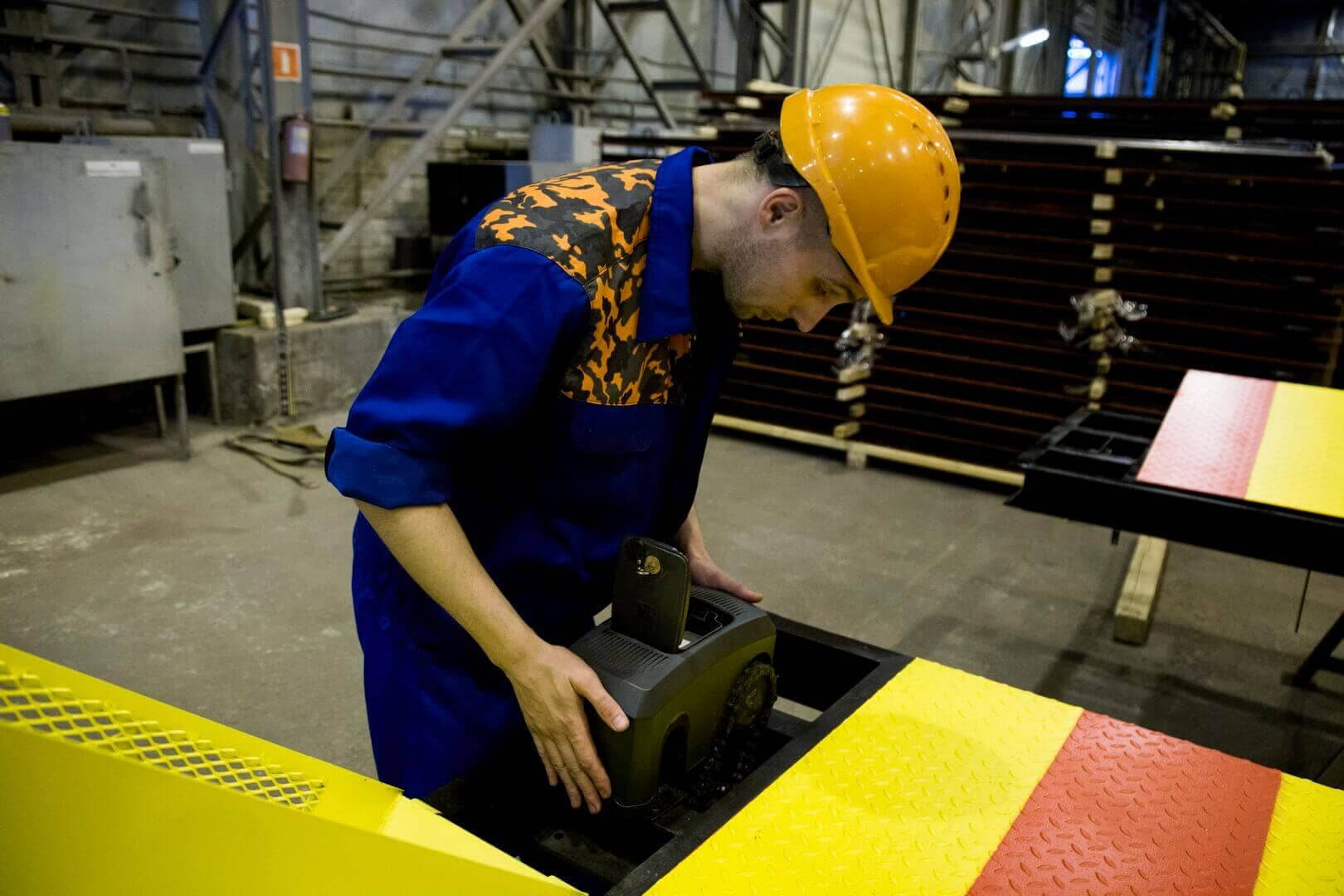

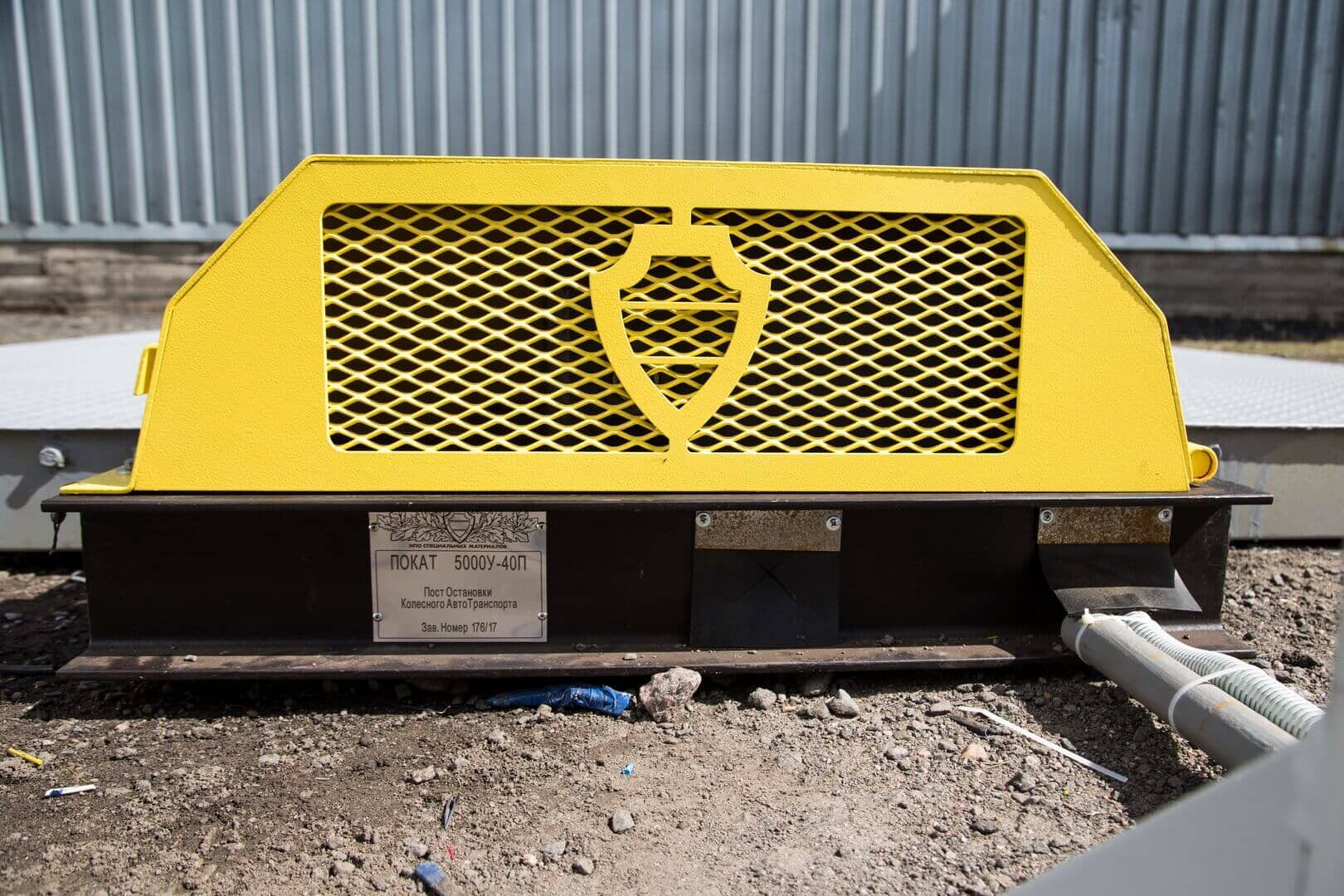

Движение платформы осуществляется через ось квадратного сечения системой электро-механического привода, включающей привод коллекторный с червячным самотормозящимся редуктором и компенсаторный блок кручения.
Ось изготавливается из закаленной стали. Конструкция изделия обеспечивает возможность ее извлечения и замены. Подъемная платформа оснащена механизмами, предотвращающими запрокидывание при несанкционированном наезде. Петельные группы снабжены пресс-масленками.
Управление платформой осуществляется процессорным блоком управления ПБУ-100М, оснащенного счетчиком количества циклов подъема и опускания платформы; выносного пульта управления с системой блокировки дистанционного пульта управления

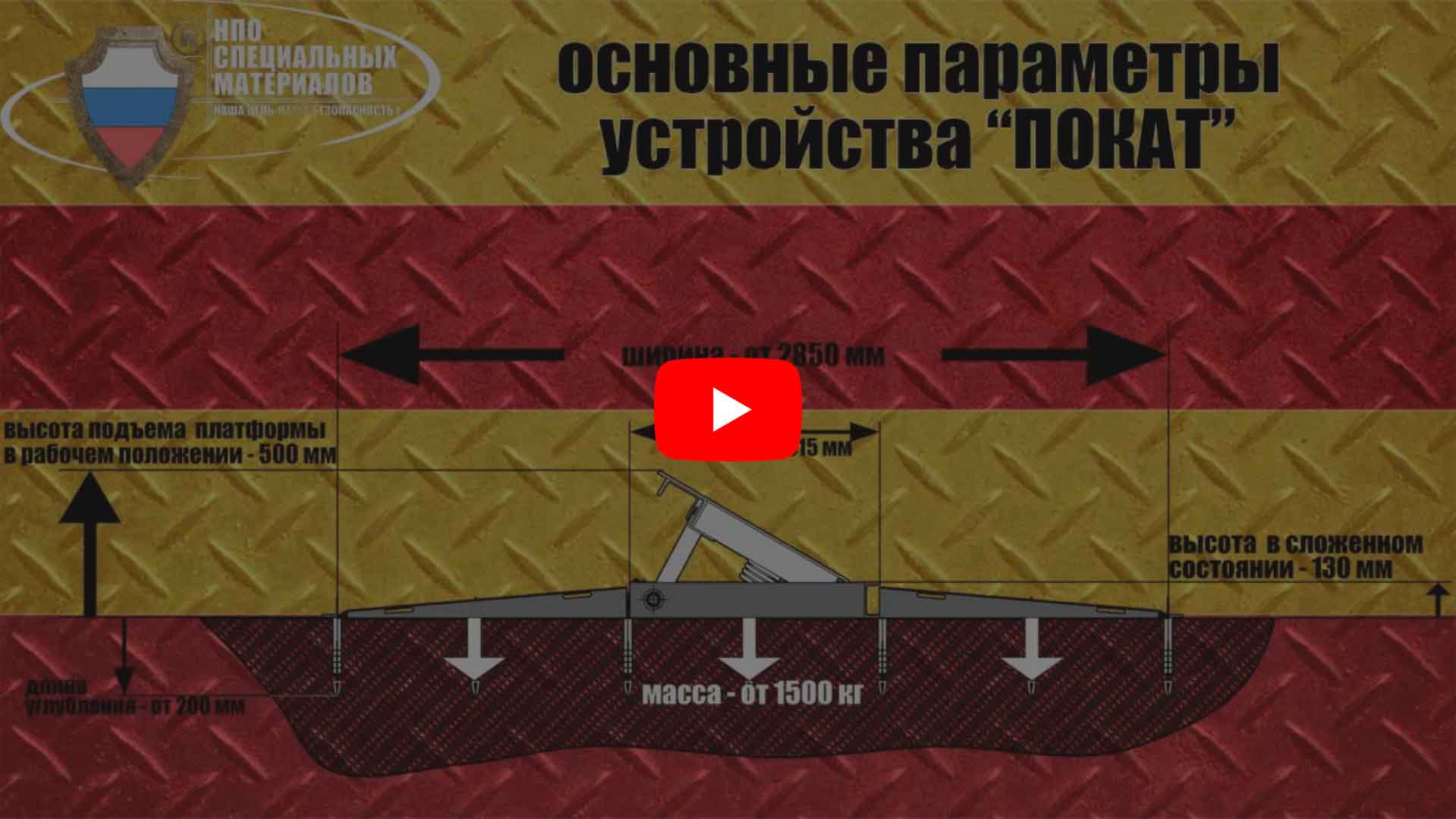

Наименование параметра | 30Л (П) | 40Л (П) |
---|---|---|
Допускаемая нагрузка на ось проходящего автотранспорта, т, не более |
30 | 30 |
Масса без аппарелей, т, не более | 0,5 | 0,55 |
Масса комплекта аппарелей, т, не более | 1 | 1,4 |
Максимальная скорость останавливаемого транспортного средства, км/час |
60 | 60 |
Максимальная масса останавливаемого транспортного средства, т |
20 | 20 |
Потребляемая мощность в пусковом режиме, Вт | 430 | 430 |
Потребляемая мощность в дежурном режиме (в режиме ожидания), Вт |
12 | 12 |
Габаритная длина (с приводом), м | 3,3±0,05 | 4,3±0,05 |
Длина подъёмной платформы, м | 3,0±0,05 | 4,0±0,05 |
Габаритная ширина с приспособлениями въез-да/съезда (аппарелями), м |
2,85±0,1 | 2,85±0,1 |
Ширина без приспособлений въезда/съезда (аппарелями), м |
0,85±0,05 | 0,85±0,05 |
Высота в рабочем положении/высота по кожуху, м | 0,13/0,18±0,01 | 0,13/0,18±0,01 |
Высота подъема платформы в боевом положении, м | 0,5±0,01 | 0,5±0,01 |
Время подъёма (при t+200 С), с, не более | 8 | 8 |
Тип привода: электромеханический, атмосферостойкий с
коллекторным двигателем, червячнымсамотормозящимся редуктором, переключателем перевода работы в ручной режим |
||
Напряжение питания управляющего устройства, В | 24 |
№ | Наименование | Количество | Примечания |
---|---|---|---|
1 | Стальной защитно-исполнительный механизм с интегрированными приводом и компенсаторным блокомкручения – рабочая рама с подъёмной платформой | 1 | |
1.1 | Электромеханическая система подъёма платформы: | ||
Привод коллекторный с червячным самотормозящимся редуктором, переключателем перевода работы вручной режим | 1 | ||
1.2 | Компенсаторный блок кручения: «ПОКАТ-5000У» исполнения 30Л (П) | 1 | |
«ПОКАТ-5000У» исполнения 40Л (П) | 2 | ||
2 | Аппарель (пандус) для въезда/съезда: «ПОКАТ-5000У» исполнения 30Л (П) | 4 | |
«ПОКАТ-5000У» исполнения 40Л (П) | 4 | ||
2 | |||
3 |
Элементы крепления изделия к дорожному полотну - опоры
установочные усиленные крестообразныепирамидальные стальные «ПОКАТ-5000У» исполнения 30Л (П) |
12 | |
«ПОКАТ-5000У» исполнения 40Л (П) | 16 | ||
4 | Управляющие устройства: | ||
4.1 |
Процессорный блок управления (ПБУ-100М), оснащенный счетчиком
количества цикловподъёма и опускания подвижной платформы |
1 | |
4.1.1 | Ключ основной для отпирания/запирания защитногокорпуса ПБУ-100М | 1 | |
4.1.2 |
Ключ резервный для отпирания/запирания защитного корпуса
ПБУ-100М (закреплен на дне корпуса) |
1 | |
4.1.3 |
Крепеж установочный, компл.: - самонарезающий винт 5х30 - 4 шт. - дюбель 8х40 – 4 шт. |
1 | |
4.2 |
Выносной пульт управления (ВПУ) с системой блокировки дистанционного пульта управления |
1 | |
4.2.1 | Ключ блокировки | 2 | |
4.2.2 | Наконечник соединительный | 20 | |
4.2.3 | Кабель контрольный САВ 8х0,22 длиной 2 м | 1 | |
4.2.4 |
Крепеж установочный, компл.: - самонарезающий винт 5х30 - 4 шт. - дюбель 8х40 – 4 шт. |
1 | |
5 | Двухсторонний двухсекционный полицветный светодиодный светофор | ||
5.1 |
Система оптической светодиодной полицветной сигнализации с диаметром рабочей поверхности рассеивателя 150 мм |
2 | |
5.2 | Кронштейн крепления | 2 | |
5.3 | Коммутационный блок | 1 | |
5.4 | Кабель силовой ВВГ 3х1,5, м | 20 | |
6 | Кабельная продукция | ||
6.1 | Кабель силовой ВВГ 2х4, м | 20 | |
6.2 | Кабель контрольный САВ 4х0,22, м | 20 | |
6.3 | Гофрорукав не менее ∅25 мм, м | 1 | |
7 | Рычаг для подъёма/опускания платформы в ручном режиме | ||
7.1 | Насадка профилированная с боковым ключом квадратного сечения | 1 | |
7.2 | Удлинитель профилированный поворотно-складной насадки | 1 | |
7.3 |
Крепеж для соединения насадки и удлинителя, компл.: - болт М10х45 – 2 шт. - гайка М10 – 2 шт. - шайба ∅10 мм – 4 шт. |
1 | |
8 | ЗИП | ||
8.1 | Лакокрасочные изделия: | ||
эмаль ПФ желтого цвета, банка 100 г. | 1 | ||
эмаль ПФ красного цвета, банка 100 г. | 1 | ||
эмаль ПФ черного цвета, банка 100 г | 1 | ||
эмаль «Master» серого цвета, банка 100 г. | 1 | ||
8.2 | Наконечник соединительный | 12 | |
8.3 | Смазка для трущихся поверхностей,упаковка 100 г. | 1 | |
9 |
Комплект документов (паспорт, руководство по эксплуатации,
сервисная книжка, инструкция по монтажу, сертификат) |
